LED დაქირავების ეკრანი: იხილეთ LED დაქირავების ეკრანის დეტალები

დაქირავების ეკრანის გამოყენების მახასიათებლები განსაზღვრავს, რომ მას უნდა ჰქონდეს "ლამაზი გარეგნობა, მსუბუქი და პორტატული ინსტალაცია, სტაბილური და საიმედო ხარისხი", განსაკუთრებით ინსტალაციის პრობლემა, მათ წინაშე დგება გრძელვადიანი და განმეორებითი გამოყენება. სხვა არის ინოვაცია გაქირავების ბაზრის ახალი მოთხოვნის ფონზე, უნიკალური ინოვაცია ჰქონდეს.

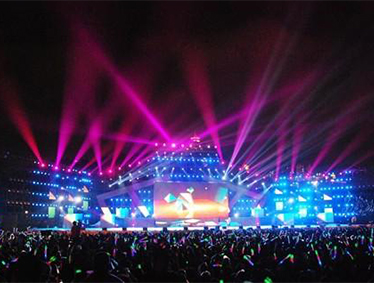

ბოლო წლებში, იქნება ეს სატელევიზიო მრავალფეროვანი შოუები თუ რეალური სპექტაკლები კინოთეატრებში, სცენური ეფექტის მრავალფეროვნებისა და დიფერენცირების ასახვის მიზნით, სცენის ფონზე გამოიყენება დიდი რაოდენობით LED ეკრანები. იმისათვის, რომ უკეთ გაიგოთ სცენის დიზაინი LED დისპლეით (ინდუსტრიაში საყოველთაოდ ცნობილია, როგორც გაქირავების ეკრანი), შემდეგში თქვენ დეტალურად აგიხსნით LED ცოდნის ეკრანის შესაბამის ცოდნას.

სცენის დიზაინი LED დისპლეის მახასიათებლებით

LED დისპლეის ეკრანზე მრავალფეროვანი შოუს ქორეოგრაფიისთვის (საყოველთაოდ ცნობილი როგორც გაქირავების ეკრანი ინდუსტრიაში) და ტრადიციული ფიქსირებული ინსტალაციის LED ეკრანის ეკრანზე (საყოველთაოდ ცნობილი როგორც ინჟინერიის ეკრანი ინდუსტრიაში) დიდი განსხვავებები აქვთ სტრუქტურასა და სისტემის შემადგენლობაში. ქორეოგრაფიისთვის LED დისპლეის ეკრანი ძირითადად აკმაყოფილებს სხვადასხვა ეტაპის დიზაინის მოთხოვნებს:

1) მრავალი ჩვენების ყუთი გაყოფილია ეკრანის ზონაში, რომელიც აკმაყოფილებს სცენის დიზაინის მოთხოვნებს. დღეისათვის ყუთის საერთო ჩვენების არეა 512 მმ × 512 მმ, 576 მმ × 576 მმ და 1 000 მმ × 500 მმ.

2) ინსტალაციისა და დემონტაჟის გასაადვილებლად, საჩვენებელი ყუთი უნდა იყოს მსუბუქი და პატარა; ეკრანის ხარისხისა და ნაკერების სიზუსტის უზრუნველსაყოფად, ეკრანის ყუთს უნდა ჰქონდეს საკმარისად მაღალი სიძლიერე, დისპლეის პიქსელის მანძილის უწყვეტი შემცირებით. ამიტომ , ბაზარზე სასარგებლოა მაგნიუმის ტიტანის შენადნობი ან ნახშირბადის ბოჭკოვანი მასალა, რომელიც დამზადებულია დისპლეის სტრუქტურისგან, მაგრამ ყველაზე შესაფერისი ან ალუმინის ყუთი, რკინის ყუთი თანდათანობით აღმოიფხვრება.

3) ყუთებს შორის ნაკერების სიზუსტისა და დემონტაჟის ეფექტურობის გასაუმჯობესებლად, ყუთებს შორის სწრაფად ჩამკეტი მოწყობილობებია და ყუთებს შორის მრავალი მწარმოებელიც უზრუნველყოფს პოზიციონირების მექანიზმს.

4) LED სინათლის ასხივებელი დანადგარის დასაცავად, რომელიც შეიძლება დაზიანდეს ხშირი დემონტაჟისა და აწყობის დროს შეჯახების შედეგად, მწარმოებლები, როგორც წესი, დამონტაჟებენ დამცავ კომპონენტს, სახელწოდებით ნიღაბს, შუქდიოდური შუქის განყოფილების წინ.

5) მაღალი საიმედოობის მოთხოვნების დასაძლევად, როგორიცაა სატელევიზიო მაუწყებლობა, შინაარსის წყაროს სიგნალი და კონტროლის სიგნალის გადაცემის სისტემას უნდა ჰქონდეს მინიმუმ ორმაგი გადაჭარბებული სარეზერვო ასლი; ასევე მაღალი საიმედოობის მოთხოვნებისთვის, ზოგიერთ მწარმოებელს აქვს შემუშავებული წინასწარი ტექნიკური სტრუქტურები ან სწრაფი ჩანაცვლების სტრუქტურები. .

სინათლის ასხივი ერთეული (LED ნათურა)

LED ეკრანი არის LED მატრიცისგან შემდგარი დისპლეი. იმის გამო, რომ მაგიდის პასტის ნათურის ფერის თანმიმდევრულობა კარგია, ხედვის კუთხე დიდია და ფერის შერევის ეფექტიც ძალიან კარგია, ამჟამად, თითქმის 100% LED დისპლეი სცენის დიზაინისთვის იღებს მაგიდის პასტის სამ ერთში პროცესს. ამიტომ, ამ ნაშრომში აღწერილია მხოლოდ ზედაპირის ნათურის შესაბამისი მახასიათებლები, რომელიც ძირითადად შედგება ჩიპის, სამაგრის, ტყვიის, ჭურვის და შევსების წებოვანი საშუალებით. ჩიპის ზომა გამოიყენება ბაზარი არის 6 მილიონი (1 მილიონი = 0.001 წთ = 0.00254 სმ), 7 მილიონი, 8 მილიონი, 9 მილიონი, 10 მილიონი, 12 მილიონი, 14 მილიონი და ა.შ. მიმდინარე თითო ჩიპის ფართობზე; პირიქით, რაც უფრო დიდია ჩიპის ზომა, მით უფრო მცირეა მამოძრავებელი დიაპაზონი ჩიპის ერთეულზე. თუმცა, ჩიპის ზომა იცვლება, მისი თერმული წინააღმდეგობაც იცვლება, ამიტომ ურთიერთობა ჩიპის ზომასა და მოთხოვნილებას შორის მამოძრავებელი მიმდინარეობა არაწრფივია იმავე სანათურის წინა პირობებში ინანსი. მაგიდის ნათურის მაღალი სიკაშკაშის, მაღალი თანმიმდევრულობისა და მაღალი სტაბილურობის უზრუნველსაყოფად, ჩიპის მასალის შერჩევა ძალიან მნიშვნელოვანი სამუშაო იქნება, მაგალითად, შიდა ჩიპების ერთ-ერთი საუკეთესო კომბინაციაა ტაივანი ბროლის წითელი LED + Hangzhou ლურჯი და მწვანე LED

ფრჩხილის სტრუქტურა ზოგადად იყოფა PCB სტრუქტურად და რკინის სამაგრებად, სპილენძის სამაგრი, სპილენძის შენადნობიანი სამაგრები და ა.შ. მოპირკეთების ან ვერცხლის მოპირკეთება. სხვადასხვა სტენციის ამინდისუნარიანობა განსხვავებულია. ინდუსტრიაში მაღალი დონის პროდუქტები უფრო მეტ სპილენძის სტენტს იყენებს. ფრჩხილი უნდა გაკეთდეს იმპორტირებული წითელი სპილენძისა და იმპორტირებული PPA მასალებისგან, რაც შეიძლება მეტია, რათა უზრუნველყოს პროდუქტის სითბოს გაფრქვევა და სტაბილურობა.

ანალოგიურად, ლიდერობას ასევე აქვს რკინა, სპილენძი, შენადნობი, ოქროს მავთული და სხვა ვარიანტები, შიდა Heraeus 99.99% ოქროს მავთული ერთ-ერთი შესაფერისი პროდუქტია. საჩვენებელი მაგიდის პასტის ნათურაში გამოყენებული შევსების წებოების უმეტესობა იაპონიიდან იმპორტირდება. თითოეული ჩიპების შეფუთვა კომპანია მოაწესრიგებს ფორმულის უნიკალურ პროპორციას პროდუქტის მახასიათებლების შესაბამისად, ისე, რომ მაგიდის პასტის ლამპარს ჰქონდეს კარგი სითბოს წინააღმდეგობა, დაბალი სინათლის უკმარისობა და სტრესის ადაპტაცია.

იმისათვის, რომ გაუმჯობესდეს ეკრანის ეკრანის კონტრასტი და შემცირდეს სცენაზე შუქის ანარეკლი, შავი ფერის შუქის კონცეფცია შემოდის საათის პასტის ნათურის შეფუთვაში. მოწყობილობა იღებს სხეულის შავი შეფუთვის დიზაინს, უკეთ რომ გააუმჯობესოს ეკრანის ეკრანის კონტრასტი. მოწყობილობის კოლოიდური ზედაპირი შექმნილია ნისლის ზედაპირით, რათა ეფექტურად შეამციროს ამრეკლავი ჩარევა და გახდეს ეკრანის ეკრანი უფრო რბილი და ნათელი. ამასთან, შავი კორპუსის გამოყენება მნიშვნელოვნად შეამცირებს იმავე მამოძრავებელი დენის სიკაშკაშეს, ასე რომ LED დისპლეი იგივე სიკაშკაშის მოთხოვნებით გაზრდის წარმოების ღირებულებას.

დისპლეის ჰორიზონტალური ხედვის კუთხის გასაუმჯობესებლად და ეკრანის დონის მარცხენა და მარჯვენა პარალაქსის გამოსასწორებლად, სუფრის პასტის ნათურების შეფუთვის მწარმოებლებმა ასევე მიიღეს გლიფების ჩიპის მოწყობის პროცესი, რათა შეცვალონ ადრეული „პროდუქტი“. გლიფების მოწყობა.

ყურადღება უნდა მიაქციოთ იმავე ეკრანს, რომ ნათურის გასასინჯად გამოყენებულმა მაგიდებმა სინათლის შერჩევის ტესტირების შემდეგ უნდა გამოიყენონ იგივე პარტია, იმიტომ, რომ მასში გამოიყენება იგივე ვაფლის დანაყოფი, ჩიპის იგივე ზომა, იმავე დრაივში სიტუაცია განსხვავდება ხილული სინათლის ტალღის სიგრძისაგან, უწმინდური განაწილება (ვაფლი) და ეკრანზე წებოვანი ნათურის იმავე ნაწილში გამოყენებული ცხრილების ზოგადი მოთხოვნები, სხვადასხვა ტალღის სიგრძე უნდა იყოს + / - 5 ნმ-ში რიგი. იმავე მიზეზით, ეკრანულ ეკრანებზე სხვადასხვა ჯგუფის შერევა და პრინციპში დაუშვებელია.

LED მოდული

LED დისპლეის მოდულის კონცეფცია არის მასობრივი წარმოების პროდუქტი. სინამდვილეში, ეს უკვე არის LED მატრიცული ერთეული. რამდენიმე მოდული წარმოადგენს ჩვენების ყუთის ჩვენების ზედაპირს. იგი შედგება ქვედა გარსის (სტრუქტურის), PCB დაფისა და ნიღბისაგან. PCB დაფა ერთნაირად ნაწილდება LED ზედაპირის პასტის ნათურით, მამოძრავებელი IC- ით, დეკოდირების IC- ით, სიგნალთან და ენერგიასთან დაკავშირებულ კონექტორებთან და სხვა ელექტრონულ კომპონენტებთან.

ზედაპირიდან, მოდულის ქვედა გარსი მხოლოდ PCB დაფის მატარებელი სტრუქტურაა. სინამდვილეში, საკუთარი სიზუსტე, სიძლიერე და სითბოს გაფრქვევის შესრულება გადამწყვეტი მნიშვნელობით გამოირჩევა დისპლეის კორპუსისთვის. მიუხედავად იმისა, რომ უმეტეს მოდულები დამზადებულია ინჟინერირებული პლასტმასისგან, რამდენიმე მაღალი დონის პროდუქტი დამზადებულია ალუმინისგან. მოდულის უფრო მცირე ფიზიკური ზომა სასარგებლო იქნება თავად მოდულის ქვედა გარსის დამუშავების სიზუსტე და სიმტკიცე, მაგრამ ამავე დროს, ეს შეამცირებს წარმოების ეფექტურობას.

ეკრანულ მოდულზე ტარების ძალა დიდია და უსაფრთხოების მოთხოვნებიც მაღალია, ამიტომ PCB მასალა ზოგადად FR4 და 94V0 ფირფიტაა. და რადგან LED არის პლანშეტური ჩვენების პროდუქტი, ამიტომ PCB- ის საოპერაციო ხარისხს აქვს მაღალი მოთხოვნები, ამიტომ 1 დონის ფირფიტის ზოგადი გამოყენება. მზა პროდუქტის სისქე არის 1.6 მმ ან 2.0 მმ, რათა უზრუნველყოს ჩვენების მოდულის PCB სიბრტყე. გარდა ამისა, სითბოს განაწილება სრულად უნდა იქნას გათვალისწინებული PCB სქემის დიზაინში, რათა შეამციროს გავლენა ტემპერატურის სინათლის მილზე. წრეში ელექტროენერგიის ფენა და მიწის ფენა კი გაყვანილობა, ისე, რომ სითბოს განაწილება ერთგვაროვანია, თავიდან აიცილეთ მაგიდაზე სინათლის ლაქების ფენომენის შედეგად გამოწვეული სითბო.

იმისათვის, რომ პროდუქტები შეესაბამებოდეს EMC სტანდარტებს, PCB გაყვანილობა და ბორტ კომპონენტების შეფუთვა, საჭიროა ზუსტი დიზაინის შერჩევა და შერჩევა. PCB სისტემის დიზაინში ფილტრი გამოიყენება ჩასატარებელი ჩარევის გასაკონტროლებლად. უზრუნველყეთ გონივრული განშორების კონდენსატორი. ბორტზე მყოფი დისკი საიმედოდ მუშაობს და ამცირებს ელექტროენერგიის მაღალი სიხშირის ხმაურს, ამით ამცირებს EMI. მავთულის ინდუქციური და სხვა პარაზიტული პარამეტრების გავლენის გამო, ელექტროენერგიის მიწოდებასა და მისი ელექტროენერგიის მიწოდებაზე რეაგირების სიჩქარე ნელია, რაც დაუყოვნებლივ გახდის ჩქაროსნულ წრეში IC- ს ჩასატარებლად საჭირო დაუყოვნებლივ მიმდინარეობას. ელექტროენერგიის მიწოდების ფენაში გონივრულად შემუშავებული შემოვლითი ან გამიჯვნა კონდენსატორებისა და განაწილებული კონდენსატორების საშუალებით შეგიძლიათ სწრაფად მიაწოდოთ მოწყობილობა მოწყობილობას კონდენსატორების ენერგიის შენახვის საშუალებით. რეაგირება. სიმძლავრის სწორი გათიშვა არის საერთო რეჟიმის EMI– ს შესამცირებლად. მიწის დიზაინი არის მთავარი, რომ შეამციროთ EMI მთელი დაფა. გამოიყენეთ ერთი წერტილი დამიწების , მრავალპუნქტიანი დამიწების ან შერეული დამიწების რეჟიმი. ციფრული მიწა, ანალოგური მიწა და ხმაურის მიწა გამოყოფილია და მიიღება მრავალშრიანი დაფის დიზაინი, რათა უზრუნველყოს მიწის სიბრტყის ფენის არსებობა საერთო მიწის წინაღობის შესამცირებლად.

იაფი დრაივი IC უზრუნველყოფს მუდმივი დენის ფუნქციას დრაივი LED- სთვის (ამჟამინდელი შემზღუდველი რეზისტორის საშუალებით, თითქმის შეუძლებელია მისი რეგულირება ქარხნის შემდეგ), ხოლო LED განათების კონტროლი ხდება მიმღების ბარათის გამორთული სიგნალიდან (OE + Data = PWM) მისი მაქსიმალური განახლების სიხშირე ექვემდებარება PCB დაფაზე მაქსიმალური საათის სიხშირეს. და მძღოლის IC– ს PWM ადაპტაციის პულსის სიგანის მოდულაციის ფუნქციით, მუდმივი დენის დრაივის ფუნქციის გარდა, მისი სტატიკური მიმდინარეობა ასევე შეუძლია ჩაირთოს ჩამონტაჟებული რეგისტრების საშუალებით (მაგ., მიმდინარე მოგების კორექტირება). უფრო განსხვავებული ის არის, რომ ის არეგულირებს ჩიპის შიგნით წარმოქმნილი PWM სიგნალის LED სიკაშკაშეს, ანუ სიკაშკაშის მონაცემები იმ პირობით, რომ მას შეუძლია მიაღწიოს LED განათების კონტროლს უფრო განახლების სიჩქარით. PWM ადაპტაციური პულსის სიგანის მოდულაციის ფუნქციით სარგებლობს სრულყოფილად მაღალი ხარისხის ეკრანის მიღწევა, თუნდაც დაბალი წრიული საათის სიხშირეზე სიხშირე (მაგალითად, საათის სიხშირე მხოლოდ 6 მეგაჰერციანია, ხოლო ჩვეულებრივი სიგნალები მოითხოვს მინიმუმ 18 მეგაჰერციანტს იგივე განახლების სიჩქარისთვის). PCB საათის სიხშირეს შემცირებას აქვს მნიშვნელოვანი დადებითი მნიშვნელობა EMI– სთვის.

მუდმივი დენის მამოძრავებელი IC- სთვის ჩიპებსა და პინებს შორის გამომავალი დენის შეცდომა ძალიან მნიშვნელოვანია. უმეტესობა, მუდმივი დენის დრაივი, ძირითადად ინტეგრირებულია 8 ~ 24 LED განათების მართვის უნართან. ჩვენების სიკაშკაშის, PCB დაფის კომპონენტების სიმკვრივის, განახლების სიხშირის მოთხოვნის, ენერგიის მოხმარებისა და წარმოების ღირებულების ყოვლისმომცველი განხილვის შემდეგ, ეს მუდმივი დენის დრაივი ხშირად მუშაობს დეკოდირების სქემასთან ერთად სკანირების მდგომარეობაში.

LED ნიღაბი

ნიღაბს შეუძლია დაიცვას LED განათების მილი და PCB მიკროსქემის დაფა, ისე, რომ პროდუქტი დემონტაჟისა და დამუშავების პროცესშია, რათა თავიდან იქნას აცილებული შეჯახება LED- ს LED ნათურისა და PCB დაფის დაზიანებამდე; ამავე დროს, მას ასევე შეუძლია აღმოფხვრას მოდულური ვიზუალური ფენომენი (ზედაპირის სტრუქტურის სტრუქტურის დაყენებით), რათა უზრუნველყოს, რომ ეკრანის ერთეული შეიკრიბება აშკარა ნათელი და მუქი ხაზების გარეშე; ის ასევე შეიძლება გამოყენებულ იქნას გარე UV დაცვაზე (ზემოთ აწეული ნაპირის საშუალებით).

იმის გამო, რომ ნიღაბი მდებარეობს LED მრიცხველის შუქის წინ, მისი სტრუქტურა მნიშვნელოვან როლს შეასრულებს მთლიანი დისპლეის ნახვის კუთხეში. იმავე მიზეზით, ეს არის მთელი ეკრანის სახე, ასევე მნიშვნელოვანია მისი ფერის კონსისტენცია , ამრიგად, ბევრმა მწარმოებელმა გამოიყენა "ზეთის შესხურების" პროცესი ეკრანის სხეულის თანმიმდევრულობის გაზრდის მიზნით, ხოლო მელნის ფერი ასევე ხელს უწყობს ეკრანის კონტრასტის გაუმჯობესებას.

მიუხედავად იმისა, რომ ნიღაბი პატარაა, მისი დამზადება ადვილი არ არის. ნიღაბი მასალის სიმტკიცე და რბილობა უნდა იყოს ზომიერი და სიბრტყე მაღალი უნდა იყოს. კერძოდ, წარმოების ტოლერანტობის კონტროლი ძალზე რთულია კონტროლის გაუარესების შემდეგ და გარემო ტემპერატურის გავლენის გამო.

LED HUB

HUB არის სიგნალის გადანაწილების დაფა, რომელიც აკავშირებს LED მოდულს და მიმღებ ბარათს. მარტივი გზაა LED დისპლეის მოდულის PCB დაფაზე და მწკრივთან დაკავშირება. იმის გამო, რომ ცრემლსადენი ღია სიხშირე ძალიან მაღალია, ეს კავშირი ხშირად მიდრეკილია კავშირის ნეგატიური ასპექტებისკენ, მაგრამ ცეკვის ლამაზი ეკრანის განვითარებით, ეკრანზე სიგნალის სტაბილურობის მოთხოვნა უფრო და უფრო მაღალია, ამიტომ ახლა ზოგიერთი მაღალი დონის პროდუქტისთვის გამოიყენეთ PCB დაფა მაღალსიჩქარიანი კონექტორებით, იყენებს ხრახნიანი დამაგრების მეთოდს, დემონტაჟის პროცესში ვიბრაციის თავიდან ასაცილებლად არ არის სტაბილური.

HUB არის ხიდი მართვის სისტემასა და ჩვენების მოდულს შორის. მიუხედავად იმისა, რომ LED კონტროლის სისტემის პროვაიდერები ზოგადად უზრუნველყოფენ HUB პროდუქტებს, ყველაზე მასშტაბური დისპლეის მწარმოებლები ქმნიან საკუთარ HUB დაფებს. HUB– ის დიზაინში სრულად უნდა იქნას გათვალისწინებული EMI– ს დიზაინი და სტაბილურობა. მაღალი სტაბილურობის შემაერთებლის შედუღების პროცესის გამოყენება, მავთულის კავშირი არ არის , ყველა სიგნალი და ელექტროენერგიის მიწოდება PCB– ს საშუალებით ხდება, ასე რომ პროდუქტი უფრო მოკლედ, უფრო ლამაზი პროცესია, ხოლო გამტარობის გამოსხივებით წარმოებული მავთულის შეერთების თავიდან აცილების მიზნით. სარეზერვო სიჭარბე ასევე მიიღება სიგნალის შეერთებაში, რაც აძლიერებს პროდუქტის სტაბილურობა.

LED ეკრანის კაბინეტი

ზემოხსენებული კომპონენტების და ყუთის აწყობით ხვდება ეკრანის ყუთი. მთელი სცენის ეკრანის შემადგენლობა შედგება ამ ყუთის ნაჭრისგან.
